應用范圍

適用于冰箱、空調等壓縮機的啟動，開關電源PSC馬達，變頻器、變頻空調主控板、微電機控制器等方面。

特點

本產品具有耐電壓高、耐大電流沖擊、功耗低、無觸點等。

應用實例

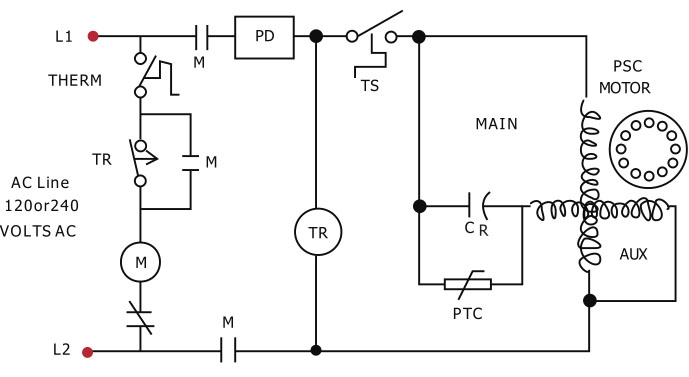

在單相交流馬達的啟動線路中，與輔助線圈串聯的PTC啟動器、可在馬達啟動瞬間增大扭矩，啟動后很快高阻斷開，運轉電容正常工作，從而保護線圈免收損壞。例如用于電冰箱、飲水機、制冰機的壓縮機啟動，提供啟動時所需的轉矩。見下圖。

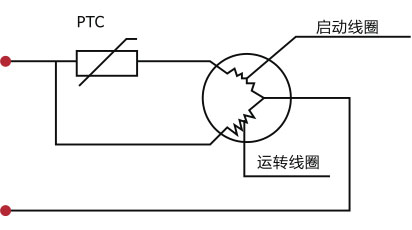

在定頻空調啟動中，因壓縮機有一個較大的轉動力矩，當電流達不到足夠大時，壓縮機容易堵轉，不易啟動，為此增加一個啟動線圈并串接一個具有啟動功能的PTC熱敏電阻器，當壓縮機啟動時，電路首先通過啟動電路提供一個較大匹配的啟動電流，克服了轉動力矩使壓縮機正常轉動運行。此時，PTC熱敏電阻器所在的啟動電路因PTC熱敏電阻器電阻值的階躍型增大，類似“切斷”電源，正常運行電流將通過運行線圈電路正常工作運行。這時PTC熱敏電阻器始終承受一個使用電壓、直到關機時才能消除。見下圖。

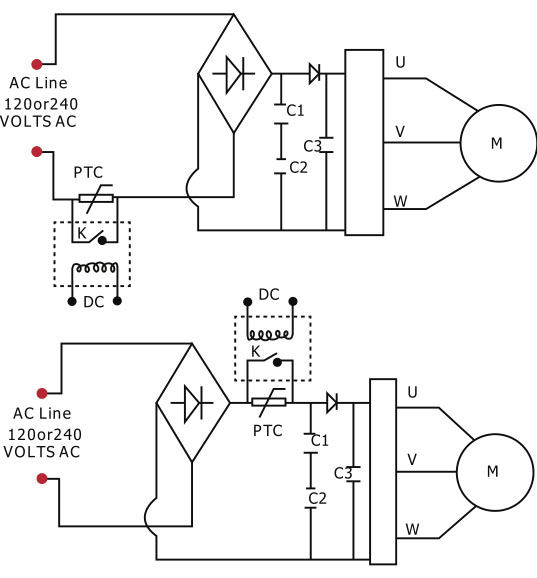

變頻空調啟動電路中，一般采用兩種方式串接PTC熱敏電阻器，一種是將PTC熱敏電阻器串接在整流電路輸入端，PTC熱敏電阻器承受的是交流電路要求。另一種是將PTC熱敏電阻器串接在整流電路的輸出端，PTC熱敏電阻器承受的是直流電路要求。不管哪種串接法都需要PTC熱敏電阻器在很短的時間內提供一個足夠給后面電容器充滿電量的時間。當完成變頻啟動后，PTC熱敏電阻器將被繼電器短接，直到停機后，下次開啟時，PTC熱敏電阻器再進行工作。見下圖。
